BRPV平板金属光伏瓦
各类金属屋面、覆盖式安装场景，配套安装图集 QB/T 9003-2023
产品概述
BRPV平板金属光伏瓦是一款专为金属屋面设计的覆盖式光伏产品，兼具发电功能和建筑材料特性。
产品采用高品质单晶硅电池，结合钢化玻璃和镀铝锌板，实现了高效发电与耐用性的完美结合。
高效发电
最高功率可达600W
安全可靠
CLASS A防火等级
宽温工作
-40~+85°C工作温度
建筑一体化
BIPV一体化设计

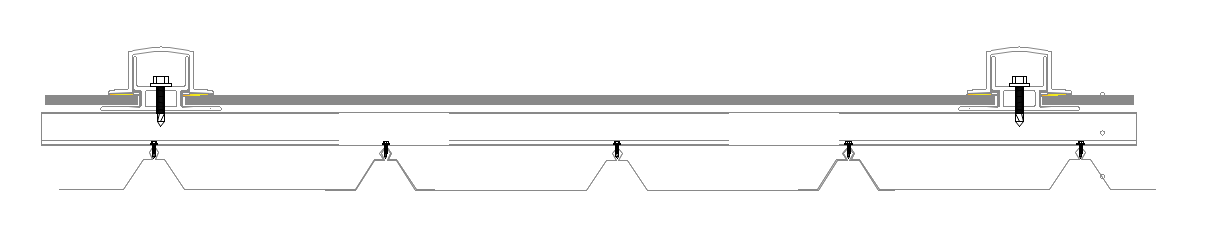

产品应用示意图
机械性能参数
外部尺寸
2275×1200mm
有效安装尺寸
2300×1150mm
设计时阵列尺寸长×宽
厚度
3.8mm
有效面积
2.5m²
重量
28Kg
玻璃尺寸
2272×1128mm
连接线
1×4.0mm² PV线
连接器
直连/MC4
电池类型
单晶硅电池
前后板材料
钢化玻璃/镀铝锌板
边框
BIPV一体化
颜色
银灰色/黑色
直流性能参数
| 型号 | HBV144 590N | HBV144 595N | HBV144 600N |
|---|---|---|---|
| 测试条件 | STC | STC | STC |
| 最大功率 (Pmax/W) | 590 | 595 | 600 |
| 峰值电压 (Vmp/V) | 42.0 | 42.5 | 43.0 |
| 峰值电流 (Imp/A) | 14.0 | 14.0 | 14.1 |
| 开路电压 (Voc/V) | 52.0 | 52.1 | 52.2 |
| 短路电流 (Isc/A) | 14.4 | 14.5 | 14.6 |
*STC: 辐照度1000W/m², 电池温度25°C, 光谱AM1.5
其他参数
工作温度
-40 ~ +85°C
功率公差
-5 ~ +5 W
标称工作温度
45 ± 2°C
短路电流温度系数
+0.045%/°C
开路电压温度系数
-0.25%/°C
峰值功率温度系数
-0.29%/°C
允许人行动载 (SGS)
140kg/m²
防火等级 (TUV/建材)
CLASS A / 建筑防火A2级
系统最大直流电压 (TUV/IEC)
小于120 Vdc
安装配件
ST5.5自攻钉, 盖板
系统输出电压
AC 380V-415V 3Φ
